产品名称：铸蜡铜产品加工
产品型号：wochang126

详细资料：

铜产品生产流程：

1、模具设计
模具设计时，需考虑各种不同材质产品的收缩和膨胀率。
2、模具制作

3、射蜡

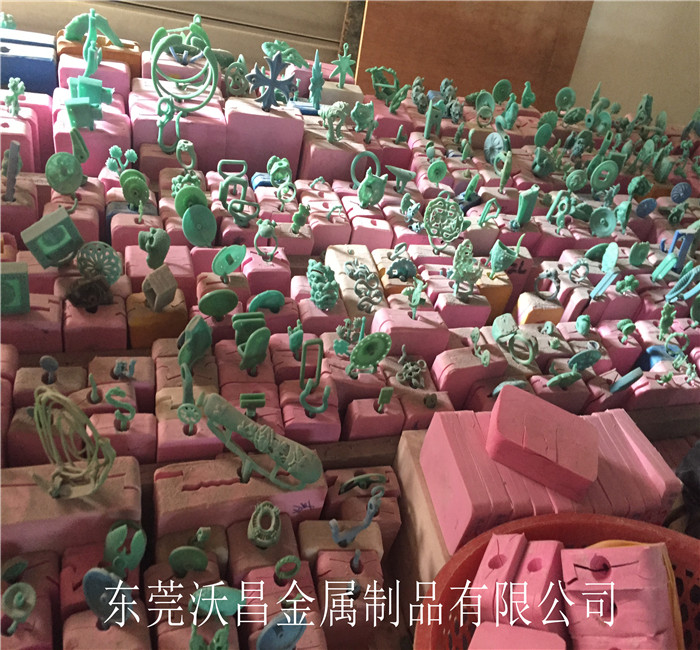

4、修蜡
去除蜡型表面的毛刺、飞边等。

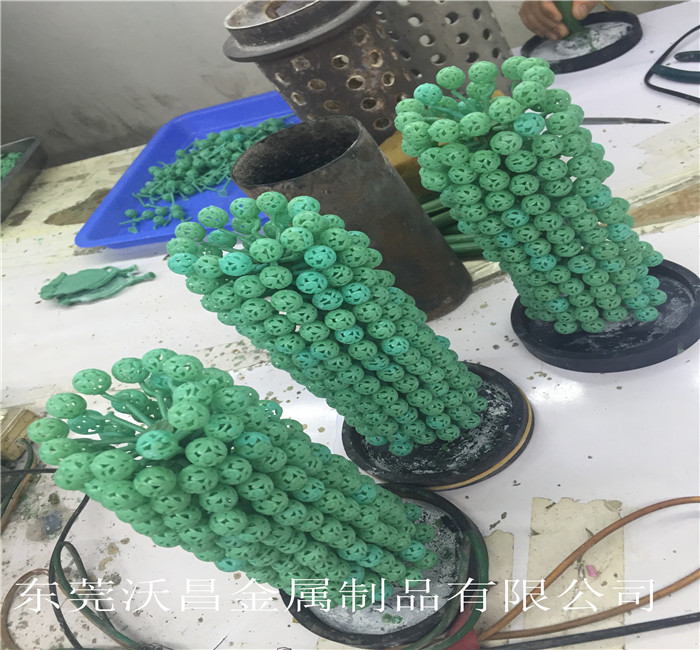

5、组树
将单个蜡型浇注口表面熔化后组装到浇口模型上。

6、浸浆
浆包括水玻璃，水玻璃和硅溶胶混合液、硅溶胶液三种。
硅溶胶制壳：面层浸浆室温度控制在21℃-23℃，湿度(65-70)%，沾浆后表面挂上锆英砂(ZrO2），第一层需保证风速为300m/s,晾干后，再沾硅溶胶，然后挂上更粗的锆英砂，这时不再需要风吹，待散上4-5层锆英砂后，完成沾浆工艺。
水玻璃制壳：因为水玻璃铸造采用低温蜡，所以铸造精度较低，无需在恒温室中进行射蜡、修蜡、组树、沾浆等操作，但是为了尽量保证蜡型形状的稳定，通常将蜡型置于NH4Cl溶液中，等待砂型的凝固成型，NH4Cl能加速砂型凝固成型，但是释放出刺鼻的氨水味道。
7、脱蜡
硅溶胶铸造：将工件置于脱蜡釜中进行脱蜡，脱蜡温度为165-170℃，脱蜡时间约为10分钟，脱蜡后产生的蜡可以部分回收，循环利用。具体措施是将回收的蜡置于除水桶中除水，然后流入静止桶中去除杂质。
水玻璃铸造:将蜡型至于水中加热脱蜡。

8、烧成
硅溶胶铸造：将砂型置于焙烧炉中加热到1100度，目的是将砂型中的水分去除，透气性好，另外烧成后砂型的强度提高，铸出的零件不易变形。
9、浇注
使用中频炉（中频炉采用200-2500Hz中频电源进行感应加热,熔炼保温,主要用于熔炼碳钢,合金钢,特种钢,也可用于铜,铝等有色金属的熔炼和提温.设备体积小,重量轻,效率高,耗电少,熔化升温快,炉温易控制,生产效率高）进行熔炼，各种原料耗损率（各种原材料耗损与放入炉中的时间有关系，加入时间越长，耗损月厉害，一般来说，硅、锰、锌的耗损率在2%-5%，铜耗损最厉害，所以铜一般在最后要出炉时加入）熔炼后，直接对砂型进行浇注。
10、震壳

11、切断

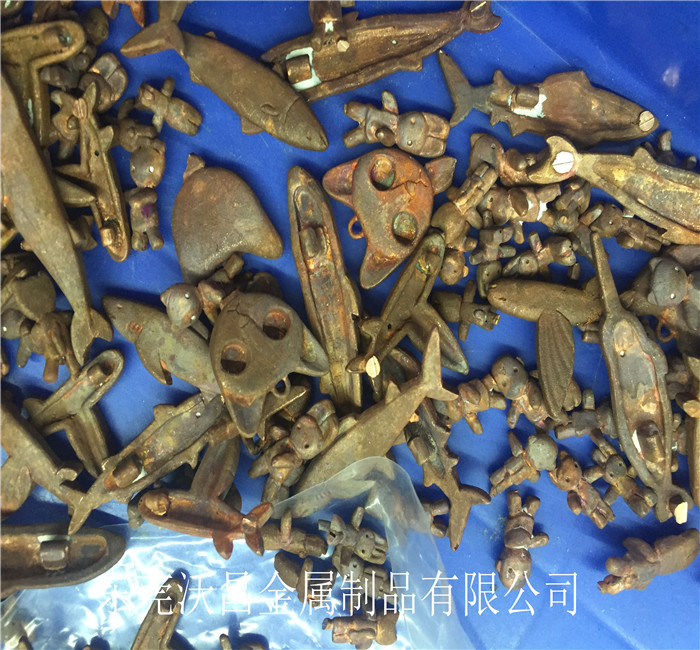

12、清砂
根据零件表面粗糙度的要求，需要选择合适材质和颗粒大小的砂子，

13、磨浇口
打磨时要注意不要打磨掉零件的正常尺寸部分，以免加工量不足产生废品。
14、毛坯检验
毛坯检验非常必要，可以在进行后续处理之前发现铸件的铸造缺陷，该报废的就要报废，避免浪费工时。
15、整修
整修包括打磨和焊补处理，通常要求高的工件是不允许焊补处理的，因为焊补处理虽然掩盖了零件的表面缺陷，但是降低了零件的强度，密封性。
16、热处理
热处理完成后，工件的表面会形成氧化皮，所以喷砂在热处理后进行。
17、喷砂

18、加工

19、成品检查

20、出货
